Frontmanövrerade säkerhetsbrytare i SAM-serien

Plåtkapslade, frontmanövrerade säkerhetsbrytare 4- poligt utförande och erbjuder strömstyrkor från 80A till 250A, med kapacitet att hantera motoreffekter från 37 kW till 110 kW. Kapslingen är tillverkad i stålplåt och pulverlackerad i en grå nyans (RAL7037) och håller IP65-klassning.

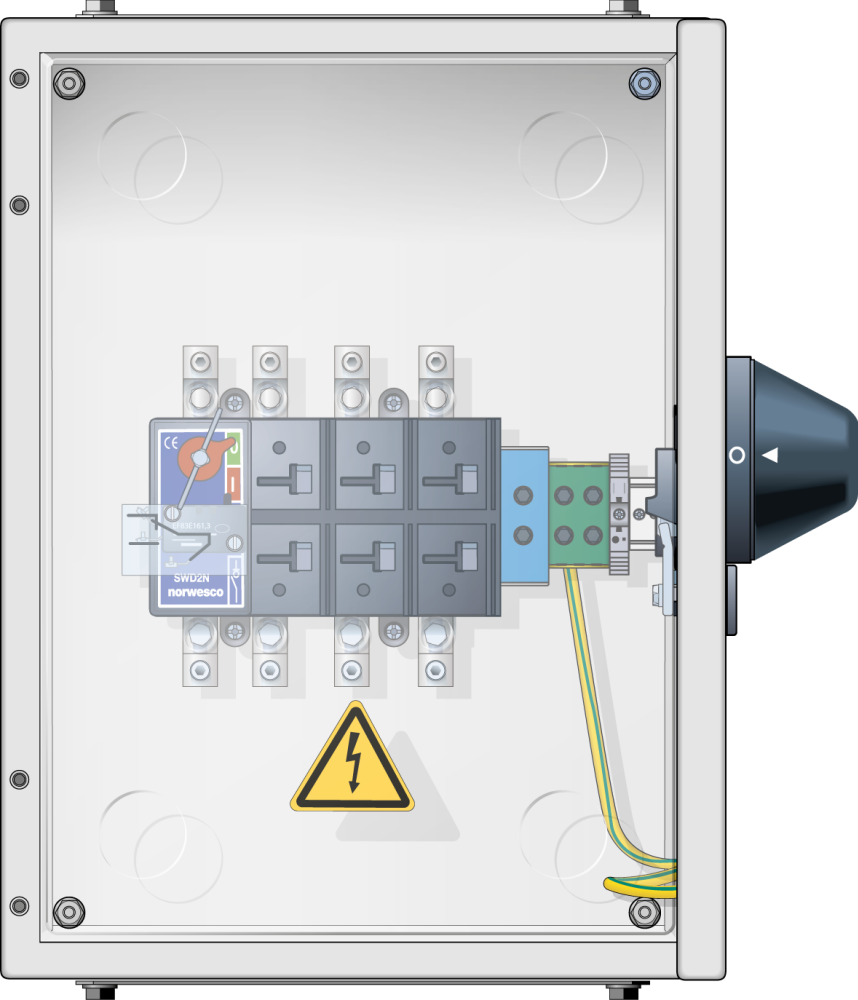

Manövervredet kan låsas i frånslaget läge med hänglås för extra säkerhet. Dörren kan öppnas även när brytaren är tillslagen, vilket gör det möjligt att genomföra värmefotografering. Ett beröringsskydd med hål för mätprober finns innanför dörren, vilket möjliggör säkra mätningar.

Produkten i korthet

• AC 23 A, 415 V.
• Märkström 80–250 A.
• Motoreffekt vid 400 V 37–110 kW.
• Kapslingsklass IP65.
• Norm IEC 60947-3.
• Frontmanövrerat låsbart vred.

Säkerhet och montering

Alla modeller uppfyller normen IEC 60947-3, och fungerar lika bra som säkerhetsbrytare, lastbrytare, frånskiljare, eller bara till- och frånslag.

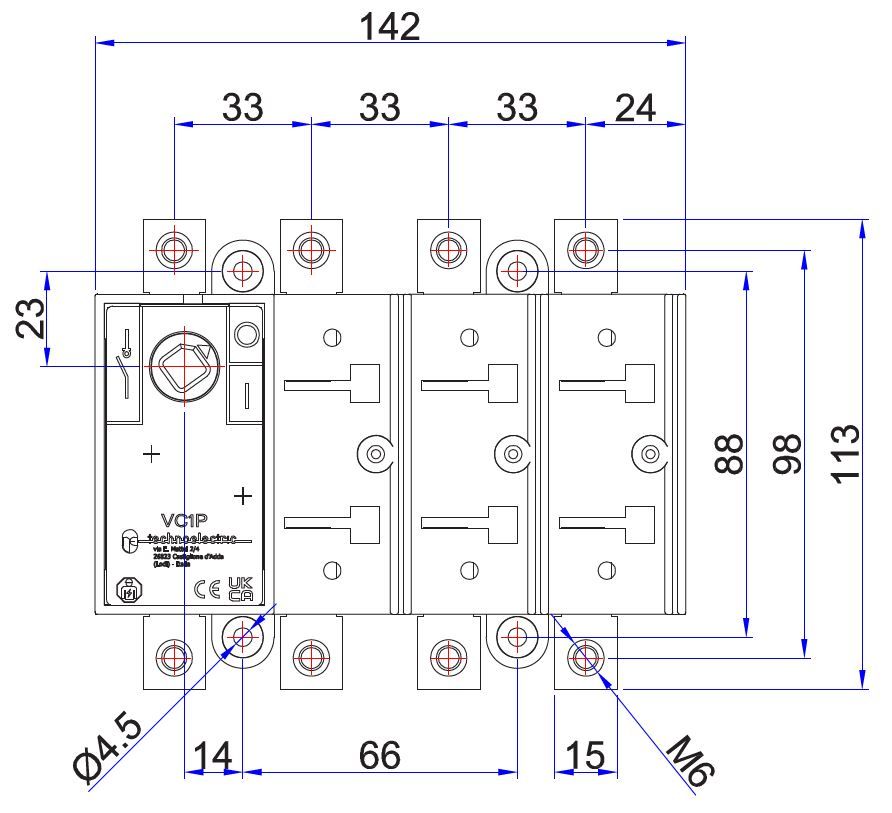

Kabelgenomföringen är 2 x FL21 i över- respektive underkant, och det följer med två blindflänsar. Brytarna är byggda för kopparkabel men förberedda för att du ska kunna ansluta också kablar av aluminium, och du får med Al/Cu-klämmor. Detaljerna om anslutningsarean kan du se i tabellen nedan.

Inför montering

• Kabelgenomföring 2 x FL21 över och under
• Förberedd för anslutning till koppar- /aluminiumkabel
• Al/Cu-klämmor ingår, liksom blindflänsar

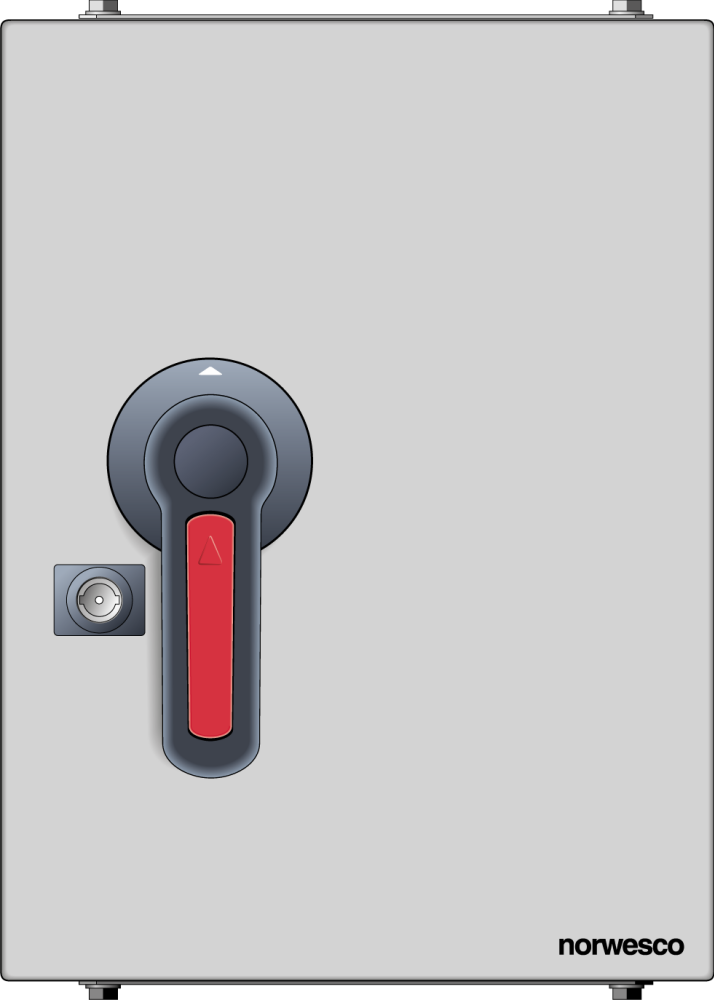

• Kapslingens mått B x H x D: 300 x 400 x 200 (80–125A)

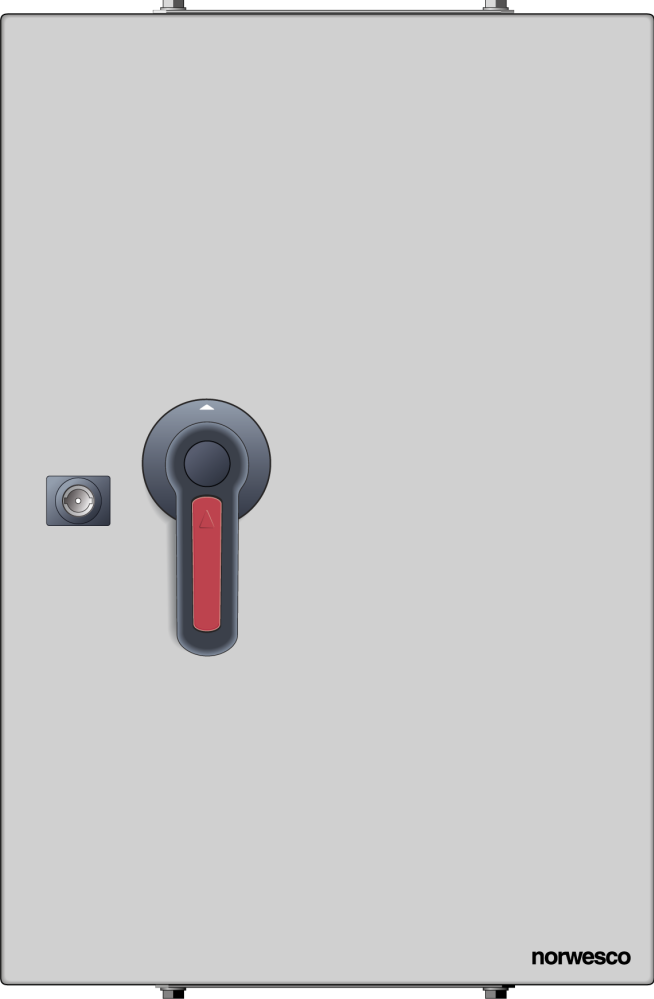

• Kapslingens mått B x H x D: 400 x 600 x 250 (160–250A)
