ReFuel laddstation

ReFuel - elbilsladdning

En laddstation som är enkel att montera och enkel att använda.

ReFuel är en komplett elbilsladdstation som följer Mode 3 enligt standard IEC/EN 61851-1.

Den är lämplig som laddningsstation i både egna hem eller publika installationer som bostadsrätter eller vid arbetsplatsen. Lådan är slimmad i format och passar med sin design lätt in i de flesta miljöer. Den ansluts antingen dolt genom de tre olika intagen på baksidan eller under respektive ovanifrån med kabel. IP54, 230V/50Hz, 16A alternativt 32A.

 - ReFuel finns i flera olika versioner:

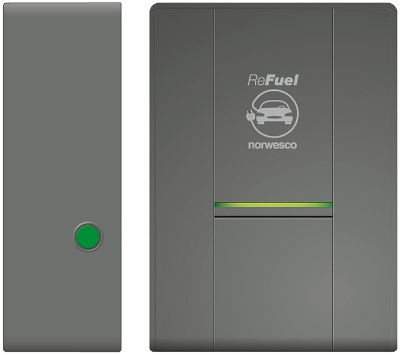

Basic finns i 1-fas 16A (3,7kW) eller32A (7,4kW), samt 3-fas 32A (22kW)med de viktigaste skydden och harövervakning av laddningen.

Version med lastbalansering, PM finns i 1-fas 16A eller 32A. PM är komplett med en effektvakt,som monteras i huvudcentralen. Med lastbalanseringen minskar riskenför att huvudsäkringen löser i onödan. Med PM-modellerna ingår energimätaresom är förprogrammerade förkommunikation med laddboxen. En ledning monteras mellan laddbox och energimätare.

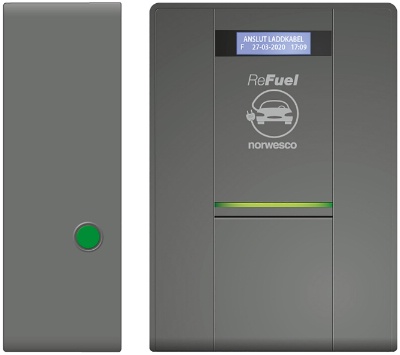

Version RFID+EM har ett elektronisktlås som öppnas med kreditkortsliknande nyckel (2st kort medföljer). Den har även en inbyggdenergimätare samt en display attavläsa förbrukningen på.

ReFuel-serien kompletteras nu med version NET som kan agera Master i en grupp om totalt 16 laddstationer. Masterboxen sätts upp vid installation och kan därefter sköta allt ”stand alone”. Önskar men få veta vilka som laddat, eller ställa om instruktioner för RFID-kort görs detta med en standard PC via webbläsaren. En master kan lastbalansera den tillgängliga strömmen mellan de anslutna standard laddboxarna. Totalt blir en ReFuel NET anläggning en mycket kostnadseffektiv lösning. ReFuel Basic och ReFuel RFID+EM fungerar som slav till ReFuel NET.

Man kan enkelt välja en lägre laddström genom att ställa om laddboxen. Det är därför fördelaktigt att montera 32A modellen och därefter välja en lägre ström anpassad till huvudsäkringen.

Samtliga med Typ 2 uttag, har en låsning av laddkabeln i uttaget då den laddas. Därmed reduceras risken för att oavsiktligt dra ut kabeln under laddning. Dessutom är uttaget försett med petskydd.

  • Normaldrift som fristående, vissa modeller kankopplas ihop (NET) med möjlighet för centralstyrning.
  • Identifiering av ansluten last.

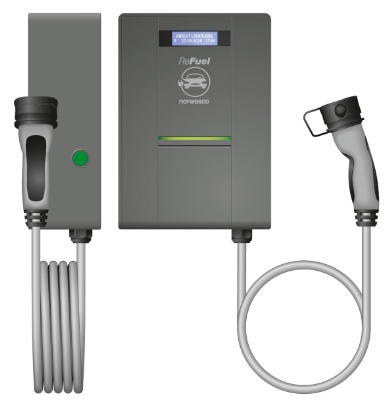

  • 4m kabel och Typ-2 handske. Modell med fast kabel.
  • Slagtålighet IK08
  • Glödtrådstest GW650°C
  • Färg: Antracit

Produktutbildning



Basic

E-nummer

Typ

Märkström

Effekt

Skyddsklass

B x h d

24 800 41

ReFuel B T2, 1-fas

16A

3,7kW

IP54

235x 370x 115 mm

24 800 42

ReFuel B T2, 1-fas m. kabel

16A

3,7kW

IP54

235x 370x 115 mm

24 800 43

ReFuel B T2, 1-fas 1

32A

7,4kW

IP54

235x 370x 115 mm

24 800 44

ReFuel B T2, 1-fas m. kabel 32A 7,4kW IP54 235x 370x 115 mm

24 800 46

ReFuel B T2, 3-fas 3x32A 22kW IP54 235x 370x 115 mm

24 800 48

ReFuel B T2, 3-fas m. kabel 3x32A 22kW IP54 235x 370x 115 mm



PM

E-nummer

Typ

Märkström

Effekt

Skyddsklass

B x h d

24 800 52

ReFuel PM T2, 1-fas

16A

3,7kW

IP54

235x 370x 115 mm

24 800 53

ReFuel PM T2, 1-fas m. kabel

16A

3,7kW

IP54

235x 370x 115 mm

24 800 54

ReFuel PM T2, 1-fas

32A

7,4kW

IP54

235x 370x 115 mm

24 800 55

ReFuel PM T2, 1-fas m. kabel 32A 7,4kW IP54 235x 370x 115 mm
24 803 88 ReFuel PM T2, 3-fas
3x32A 22kW IP54 235x 370x 115 mm
24 803 89 ReFuel PM T2, 3-fas m. kabel 3x32A 22kW IP54 235x 370x 115 mm



RFID+EM

E-nummer

Typ

Märkström

Effekt

Skyddsklass

B x h d

24 800 56

ReFuel RFID+EM T2, 1-fas

16A

3,7kW

IP54

235x 370x 115 mm

24 800 57

ReFuel RFID+EM T2, 1-fas m. kabel

16A

3,7kW

IP54

235x 370x 115 mm

24 800 58

ReFuel RFID+EM T2, 1-fas

32A

7,4kW

IP54

235x 370x 115 mm

24 800 60

ReFuel RFID+EM T2, 1-fas m. kabel 32A 7,4kW IP54 235x 370x 115 mm

24 800 61

ReFuel RFID+EM T2, 3-fas 3x32A 22kW IP54 235x 370x 115 mm

24 800 62

ReFuel RFID+EM T2, 3-fas m. kabel 3x32A 22kW IP54 235x 370x 115 mm



NET Master RFID+EM

E-nummer

Typ

Märkström

Effekt

Skyddsklass

B x h d

24 803 46

ReFuel NET Master RFID+EM T2, 1-fas

32A

7,4kW

IP54

235x 370x 115 mm

24 803 47

ReFuell NET Master RFID+EM T2, 1-fas m. kabel 32A 7,4kW IP54 235x 370x 115 mm

24 803 48

ReFuel  NET Master RFID+EM T2,  3-fas 3x32A 22kW IP54 235x 370x 115 mm

24 803 49

ReFuel  NET MasterRFID+EM T2, 3-fas m. kabel 3x32A 22kW IP54 235x 370x 115 mm



E-nummer

Typ

Märkström

Effekt

Skyddsklass

B x h d

24 803 90

ReFuel PM+RFID T2, 3-fas

3x32A

22kW

IP54

235x 370x 115 mm

24 803 91

ReFuel PM+RFID+NET T2, 3-fas 3x32A 22kW IP54 235x 370x 115 mm

24 803 92

ReFuel PM+RFID+NET T2, 3-fas m. kabel 3x32A 22kW IP54 235x 370x 115 mm

24 803 93

ReFuel PM+NET T2, 3-fas 3x32A 22kW IP54 235x 370x 115 mm
24 803 94 ReFuel PM+NET T2, 3-fas m. kabel 3x32A 22kW IP54 235x 370x 115 mm
