Home Products Enclosed switch Side operated, polycarbonate enclosed 2-,3-,4-pol 16A/M20

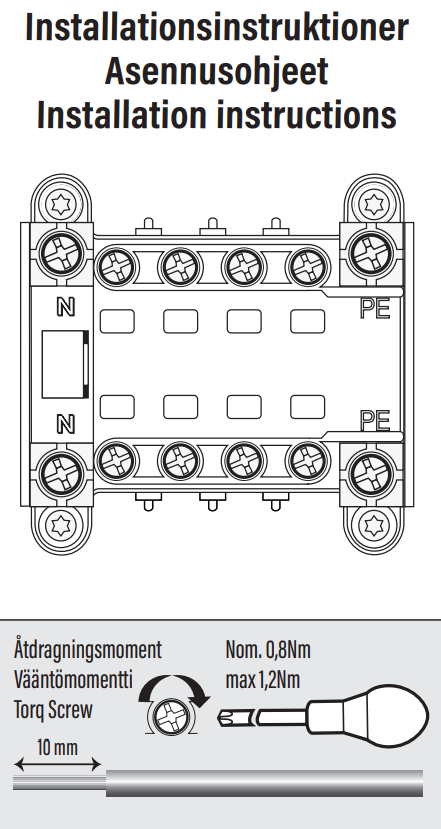

Åtdragningsmoment

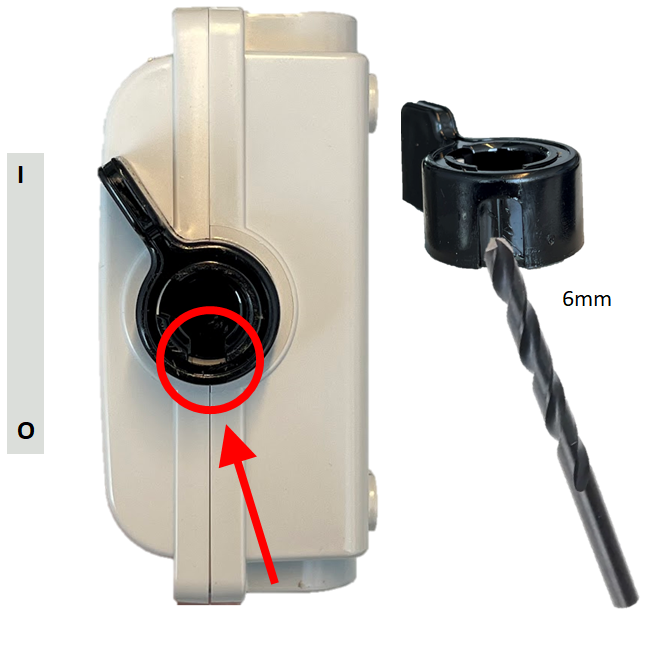

SA låsa i I-läge

Enclosed switch 16A/M20

Side operated, polycarbonate enclosed

  • Neutral and earth terminals on 2, 3-pole switches, earth on 4-pole switch
  • Required gland and safety switch signs are supplied as standard
  • 16A AC23A, 500V
  • 7,5 kW motor power at 400V
  • IP54
  • Cable terminal for up to  6 mm2
  • Cable entries 4 x M20 and knockout on rear base side

Enclosure dimensions (w x h x d): 105 x 119 x58 mm. Colour enclosure: White or Grey, H=auxiliary contacts, Side operated padlockable handle to off position.

Läs mer

Tillhörande dokument

Installation video
Monteringsanvisning SA 316 SA325
Product family sheet
STEP-fil SA216-316
Environmental declaration

Produktvariationer

E-No.
E-No: Polycarbonate according to UL 94-5V
Type
Pole
31 643 08
31 643 40
SA 216
2+N+PE
31 643 09

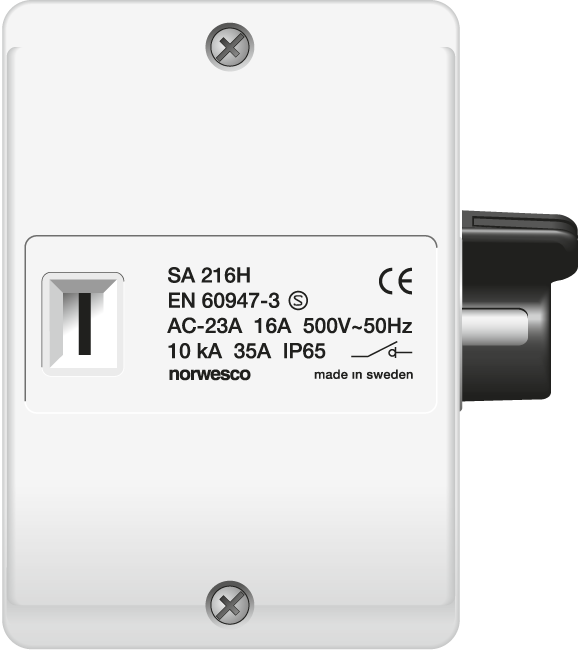

SA 216H
2+N+PE
31 643 10
31 643 41
SA 316
3+N+PE
31 643 11
31 643 43
SA 316H
3+N+PE
31 348 79
SA 316 IP65
3+N+PE
31 643 12
31 643 45

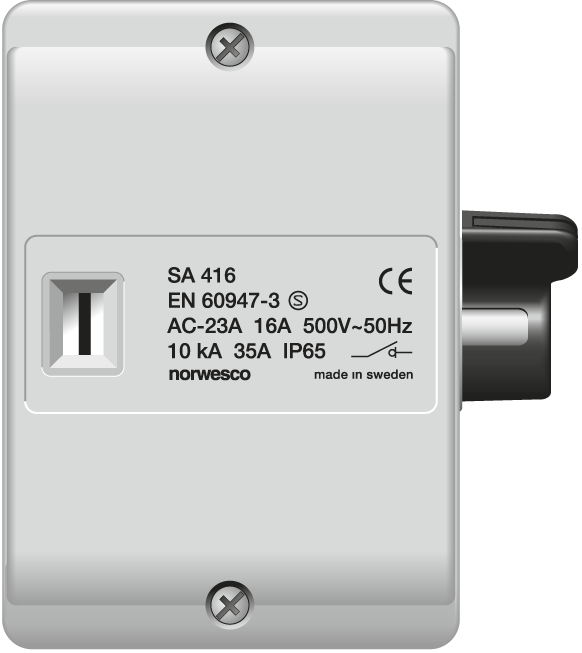

SA 416
4+PE
31 348 80
SA 416 IP65
4+PE
31 643 05
SA 216 white
2+N+PE
31 643 07
SA 216H white
2+N+PE
31 640 10

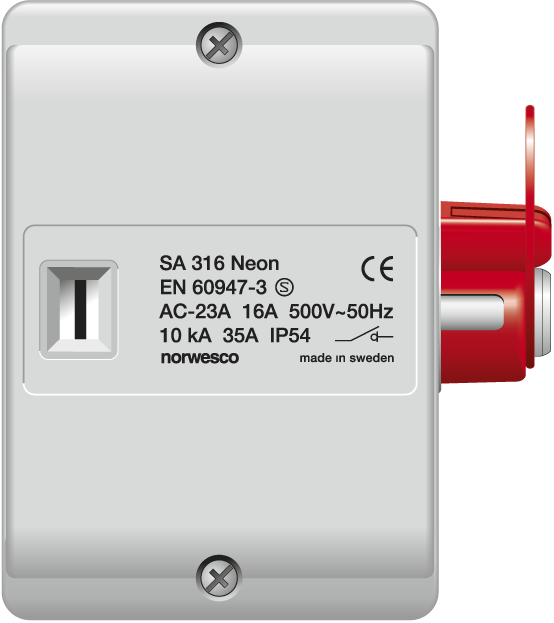

SA 316 NEON
3+N+PE
